מכונת עטיפה אוטומטית למשטחים SMARTWRAP X20 2000kg

SMARTWRAP X20 מכונת עטיפה אוטומטית מלאה למשטחים

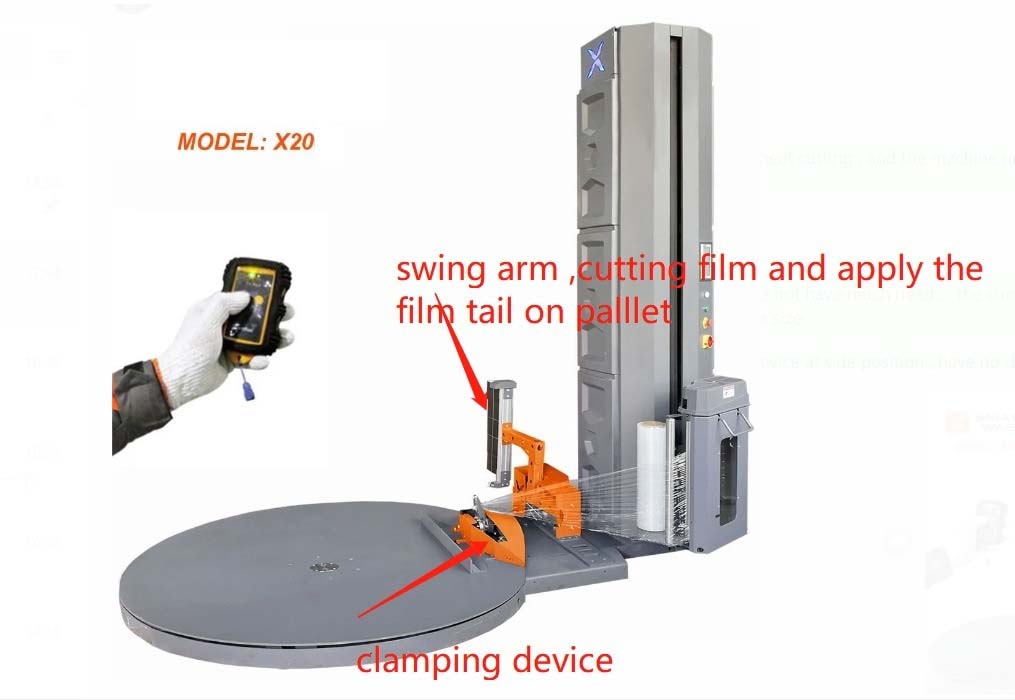

SMARTWRAP X20 היא מכונת עטיפה אוטומטית מלאה למשטחים: המשטח מונע על גבי פלטה מסתובבת, המפעיל לוחץ על כפתור אחד – במכונה או בשלט רחוק – והמכונה מחזיקה את הניילון, עוטפת את המטען, חותכת את הניילון באמצעות חוט חם ומניחה את הקצה על המשטח באופן אוטומטי. אין צורך לחבר את הניילון בתחילת התהליך או לחתוך אותו בסיום.

עוטפת משטחים עד 2000 ק"ג על פלטה מסתובבת בקוטר 1800 מ"מ (2000 מ"מ לפי בקשה), עד גובה 2350 מ"מ (2800 או 3200 מ"מ לפי בקשה), בקצב של 30 עד 40 משטחים בשעה.

SMARTWRAP X20 מצוידת בעגלת ניילון נצמד עם מתיחה מוקדמת ממונעת, המאפשרת שימוש בגלילי ניילון נצמד למשטחים בעובי 12 עד 35 מיקרון, ברוחב עד 500 מ"מ כסטנדרט, ובמשקל עד 15 ק"ג. הניילון מושחל דרך גלילי המתיחה לפני ההפעלה, ומהירות העגלה ניתנת לכיוון בין 1.5 ל-5.5 מטר לדקה. המכונה מתאימה לגלילים עם ליבה בקוטר 76 מ"מ, (50 מ"מ לפי בקשה).

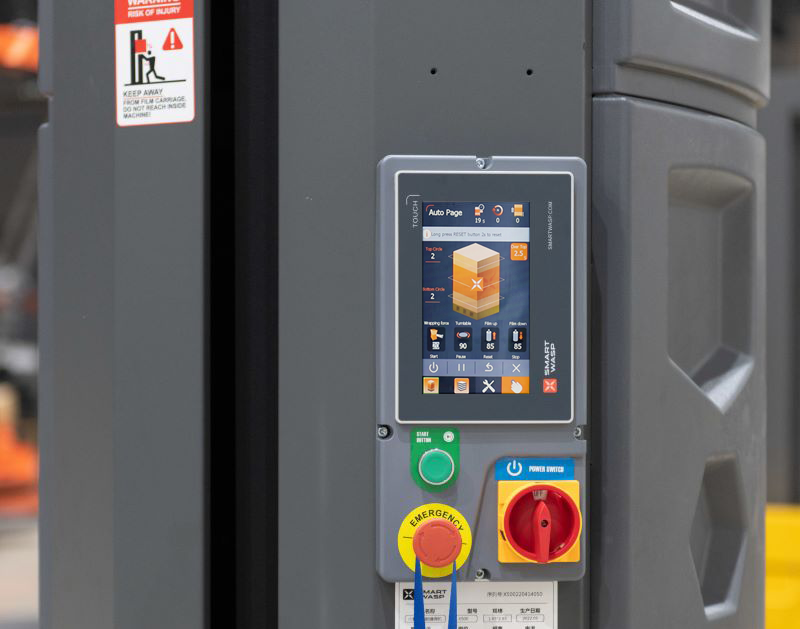

המפעילים בוחרים את תוכנית העיטוף במסך מגע X-LINE בגודל 7 אינץ', שם ניתן לכוון את מספר הסיבובים בחלק העליון, האמצעי והתחתון, את מהירות הפלטה והעגלה ואת כוח העיטוף. ניתן להגדיר כוח חזק למשטח כבד ומבנה יציב, ועדין יותר לעומס קל או לא יציב, כדי שהניילון לא יפרק את המטען. לפני כל מחזור, המפעיל בודק שהניילון מושחל נכון.

עגלת הניילון הממונעת מותחת את הניילון 300 % לפני שהוא נעטף על המטען, כל מטר ניילון הופך לשלושה, כך שגליל מכסה פי שלוש יותר משטחים והניילון מחזיק את המטען במתח אחיד. פוטוצל מודד את גובה כל משטח, כך שהניילון לא עוטף מעל המטען.

בתחתית המכונה מצרה את הניילון לחבל שקושר את המטען למשטח – המטען לא זז במשאית, ומלגזה שתופסת את הניילון התחתון לא קורעת אותו. לפחות עשר תוכניות עטיפה מאוחסנות במכונה, ונורית LED מציגה את מצב המכונה: כחול מוכן, ירוק עובד, אדום אזעקה. פועלת על חד-פאזי 220–240 V, 1.5 kW, ומשקל 750 ק"ג.

היכן SMARTWRAP X20 משתלבת

SMARTWRAP X20 מכונת עטיפת משטחים אוטומטית מלאה משמשת בסביבות ייצור, לוגיסטיקה ואחסנה שבהן נדרש קצב עבודה גבוה ואבטחת מטען עקבית. מתאימה לעטיפת משטחים של קרטונים, שקים, חביות או סחורה מעורבת שיש לייצב להובלה או לאחסון. המכונה ממוקמת לרוב בסוף קו אריזה או ייצור או באזור שילוח.

עטיפת משטחים זו נבחרת לפעילויות שמטפלות בנפח גדול של משטחים בכל משמרת, במיוחד כאשר המטענים משתנים בגודל, בצורה או ביציבות.

מפרט טכני

SMARTWRAP X20 בעבודה יומיומית

יש לעקוב אחרי מלאי גליל הניילון הנצמד למשטחים, לבדוק שהניילון מושחל נכון ולוודא שהאזור סביב משטח הסיבוב פנוי לפני התחלת מחזור עבודה.

מכונת עטיפה אוטומטית למשטחים SMARTWRAP X20 בווידאו

מה מכונת עטיפת המשטחים עושה עבור מחסן המשלוחים

• אף אחד לא נוגע בניילון. המכונה מחזיקה את הניילון, חותכת אותו בחוט חם ומניחה את הקצה על המטען, כך שהמפעיל רק מוביל את המשטח, לוחץ על התחלה ומוציא אותו.
• 300% מתיחה מוקדמת. מטר אחד של ניילון הופך לשלושה, כך שגליל מספיק לשלוש פעמים יותר והמטען מוחזק במתח אחיד.
• 30 עד 40 משטחים בשעה. נמדד על משטח בגודל 1 × 1.2 × 1.8 m עם שתי שכבות עטיפה. מספיק למחסן משלוחים שעובד כל היום.
• עשרה תוכניות, כפתור אחד. מטענים קלים, כבדים ולא יציבים – לכל אחד תוכנית משלו; המפעיל רק בוחר.
• מודד את הגובה של המטען בעצמו. פוטוצל מזהה את קצה המשטח, כך שלא מתבזבז ניילון נצמד למשטחים מעליו.

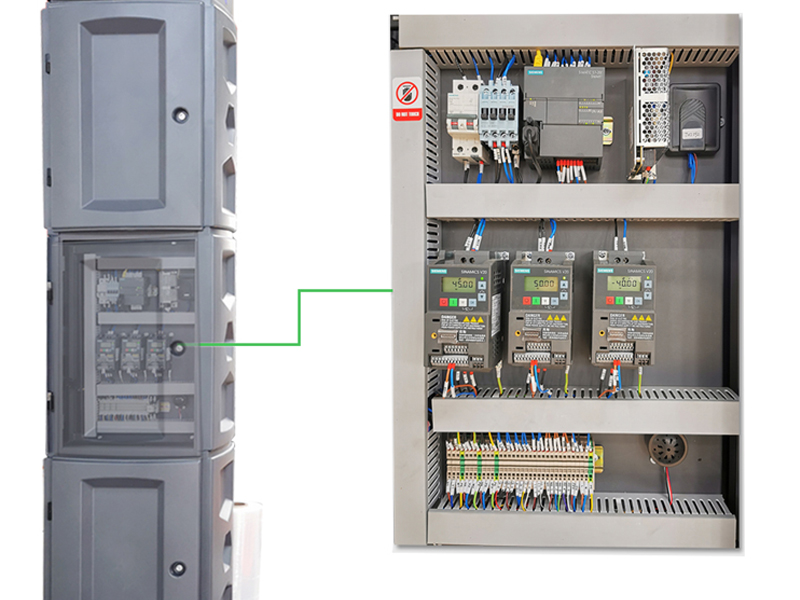

• חלקים שניתן לתחזק. בקר SIEMENS, חיישני SICK, ממסרי OMRON ומנוע GPG. רכיבים תעשייתיים סטנדרטיים, לא קופסה סגורה.

ניילון נצמד למשטחים, בקרה ובטיחות

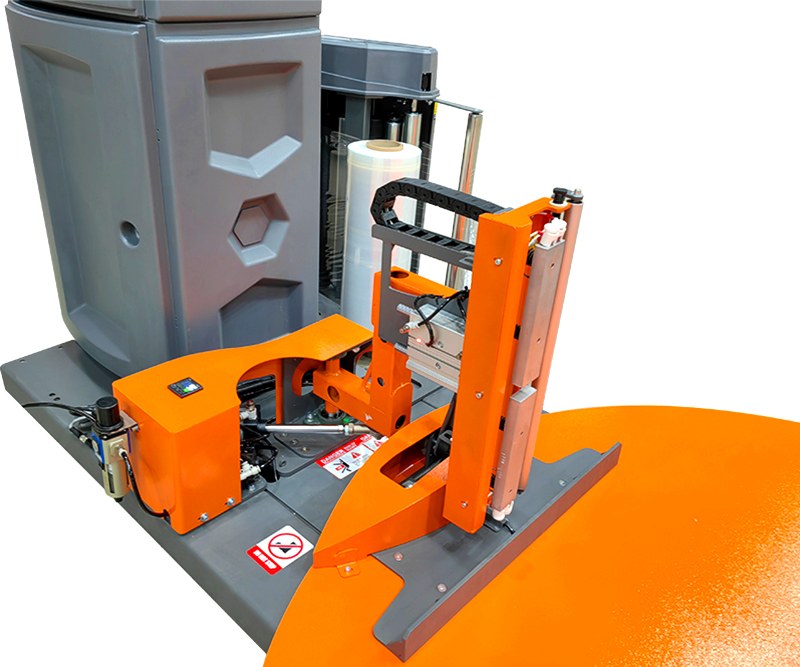

• קיבוע אוטומטי של הניילון וחתך בחוט חם
• מערכת אחיזה למשטח: הניילון נצמד נקשר בתחתית וקושר את המטען למשטח
• הפעלה בשלט רחוק
• נורית LED: כחול מוכן, ירוק עובד, אדום תקלה
• משקל מטען עד 2000 kg
• פלטת סיבוב 1800 mm (2000 mm לפי דרישה), 3–12 סל"ד
• גובה עטיפה עד 2350 mm (2800 או 3200 mm לפי דרישה)
• מתיחה מוקדמת ממונעת 300 % (עד 380 %), מהירות עגלת ניילון 1.5–5.5 m/min
• 30–40 משטחים לשעה
• ניילון נצמד למשטחים ברוחב 500 mm (750 mm לפי דרישה), 12–35 מיקרון, גליל עד 250 mm ו-15 kg, ליבה 76 mm
• לפחות 10 תוכניות עטיפה, כוח עטיפה מתכוונן, מערכת קשירה
• מדידת גובה מטען אוטומטית עם פוטוצל
• כולל מערכת אחיזה למשטח
• מסך מגע X-LINE בגודל 7 אינץ', בקר PLC וממיר תדר SIEMENS, חיישני SICK
• התחלה ועצירה רכה, חגורת בטיחות בעמוד, CE
• 220–240 V, 50/60 Hz, חד פאזי, 1.5 kW; אוויר דחוס לקיבוע הניילון ולחותך

בחירה ושימוש ב-SMARTWRAP X20

טעויות נפוצות כוללות שימוש בגלילי ניילון נצמד מחוץ לטווח המומלץ, העמסת יתר על הפלטה המסתובבת או הפעלת המכונה ללא שטח פנוי סביבה. כדי למנוע השבתות, יש לשמור על ניקיון המכונה, להחליף גלילי ניילון נצמד שחוקים בזמן ולבצע תחזוקה שוטפת לחלקים נעים ולמאפייני הבטיחות. בעת עטיפת משטחים לא יציבים או בעלי צורה לא סדירה, יש לבחור או לכוון את התוכנית כך שתתווסף עטיפה נוספת בחלק העליון או התחתון לפי הצורך.

איך להשתמש במכונת עטיפת משטחים SMARTWRAP X20

1. יש להניח את גליל הניילון הנצמד למשטחים על העגלה ולהשחיל את הניילון דרך גלילי המתיחה המוקדמת.
2. בחרו את התוכנית במסך המגע, או הגדירו את מספר הסיבובים, מהירות הפלטה המסתובבת, מהירות העגלה וכוח המתיחה לעטיפה זו.
3. העלו את המשטח על הפלטה המסתובבת באמצעות מלגזה או עגלת משטחים.
4. לחצו על התחלה, במכונה או בשלט רחוק. המכונה מחזיקה את הניילון, עוטפת את המשטח מלמטה למעלה וחזרה, מצרה את הניילון בתחתית, חותכת אותו בחוט חם ומניחה את הקצה על המטען.
5. הורידו את המשטח והניחו את הבא; קיימת רמפה לעגלות משטחים.

הגדרות ותחזוקה

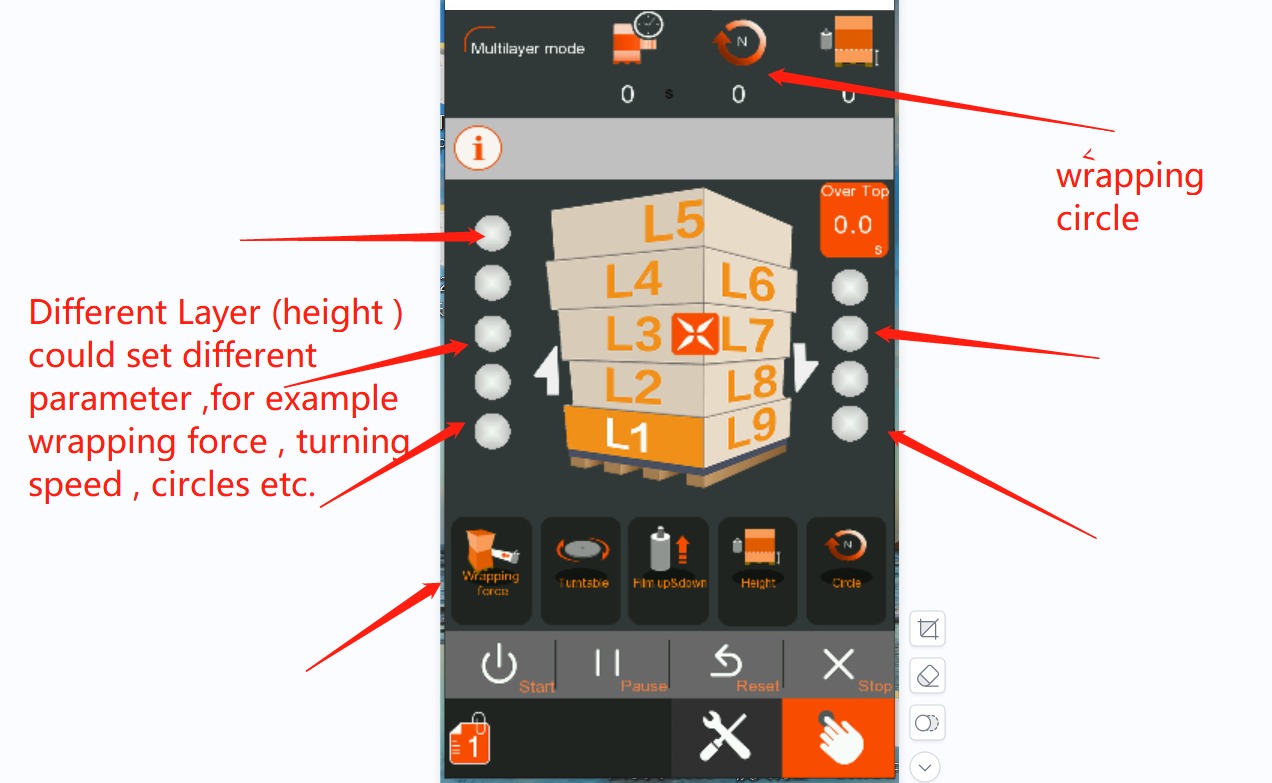

• תוכניות. לפחות עשר תוכניות שמורות במכונה: עטיפות בתחתית, באמצע ובחלק העליון, מהירות הפלטה והעגלה, כוח מתיחה.
• כוח מתיחה. ניתן לכיוון: חזק למשטח כבד ויציב, עדין יותר למטען קל או לא יציב כדי שהניילון לא יפרק אותו.
• ניילון נצמד למשטחים. רוחב 500 מ"מ (750 מ"מ לפי בקשה) ועובי 12–35 מיקרון, גלילים עד 250 מ"מ רוחב ו-15 ק"ג, ליבה 76 מ"מ (50 מ"מ לפי בקשה).
• אחיזת משטח. בתחתית הניילון מצר ל"חבל" שמאגד את המשטח והמטען; זה מובנה בכל מכונה ואינו דורש הגדרה.
• תחזוקה. יש לכבות את המכונה לפני כל עבודה. יש לשמור על הפלטה המסתובבת, הגלילים והחותך החם נקיים משאריות ניילון, ולבדוק את חגורת הבטיחות בעמודה.

לפני שמזמינים מכונת עטיפת משטחים

המחיר מוצג בדף זה. מספר פרטים קובעים אם מכונת עטיפה אוטומטית מתאימה למחסן שלכם: בדקו אותם לפני בקשת הצעת מחיר, או שלחו לנו ואנו נעבור עליהם יחד אתכם.

• גודל ומשקל משטח. פלטה מסתובבת 1800 מ"מ כסטנדרט (2000 מ"מ לפי בקשה) ומטענים עד 2000 ק"ג.
• גובה מטען. עד 2350 מ"מ כסטנדרט; 2800 או 3200 מ"מ לפי בקשה.
• ניילון נצמד למשטחים. רוחב 500 מ"מ ועובי 12–35 מיקרון, ליבה 76 מ"מ; המכונה מותחת אותו 300% באופן עצמאי.
• חשמל ואוויר. 220–240 V, 50/60 Hz, חד פאזי, 1.5 kW. שקע רגיל. מהדק הניילון וזרוע החיתוך פועלים באוויר דחוס, לכן נדרש חיבור לאספקת אוויר.
• שטח ואופציות. עם פלטה מסתובבת 1800 מ"מ מידות המכונה 2795 × 1800 × 2730 מ"מ ומשקל 750 ק"ג; מגיעה בארגז 2.9 × 1.95 × 0.95 מ', 6 מ"ק. קיימת רמפה לעגלות משטחים ואפשרות לשילוב משקל.
