מכונת תיוג חצי אוטומטית שולחנית T160LB – 30-80 יחידות/דקה

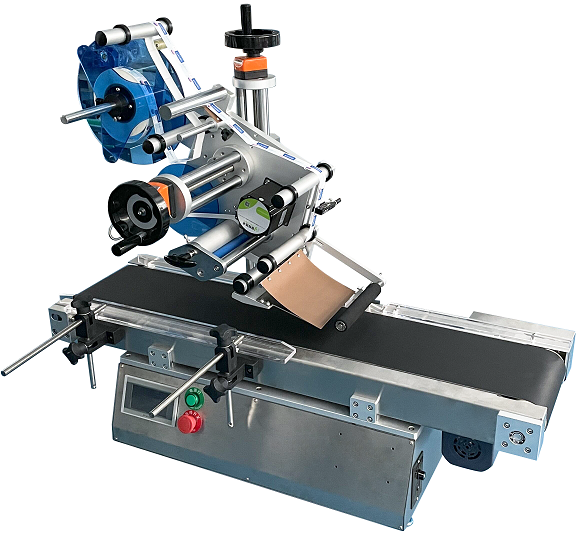

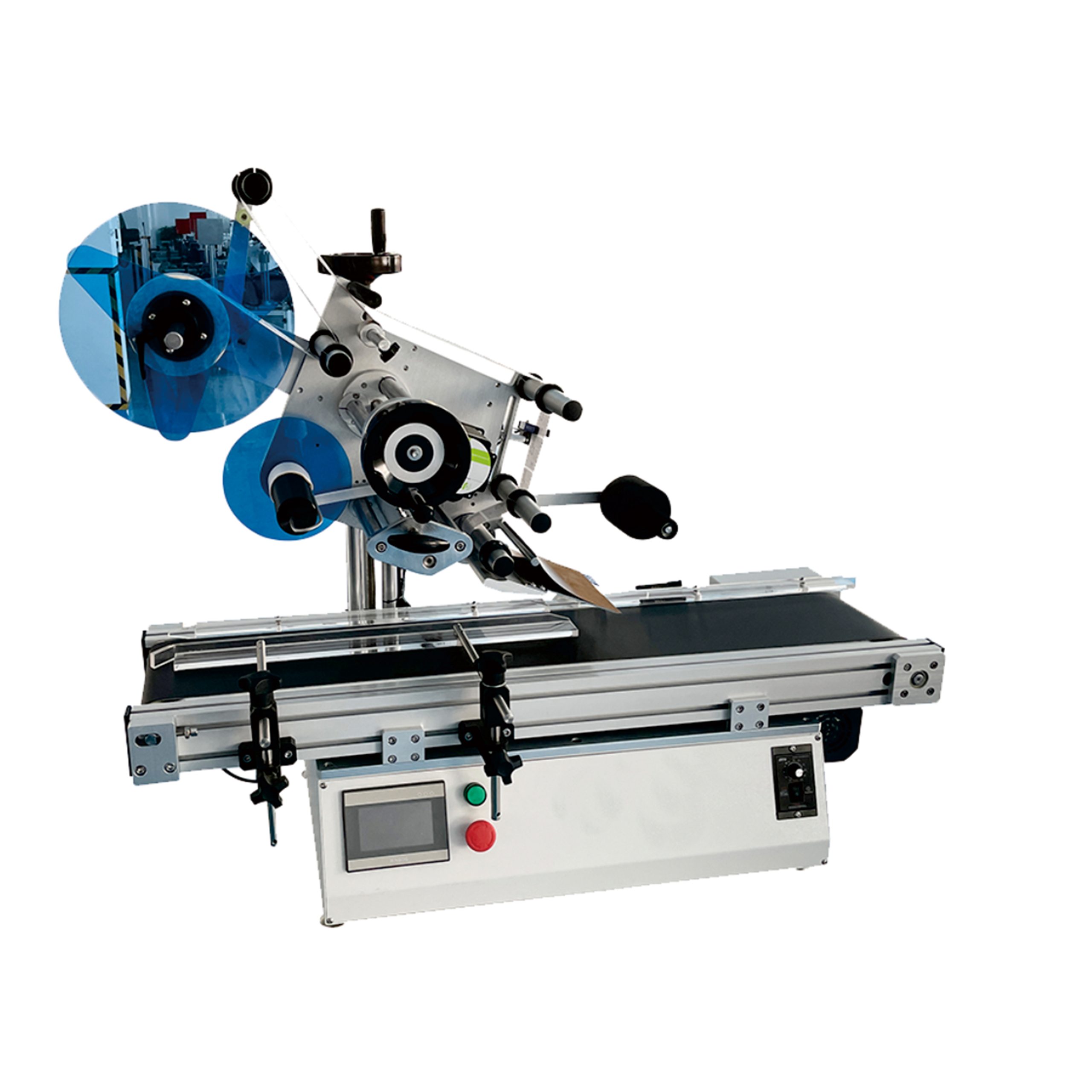

מכונת תיוג חצי אוטומטית שולחנית T160LB

T160LB היא מכונת תיוג חצי אוטומטית שולחנית למשטחים שטוחים. עומדת על שולחן, תופסת 1100 × 1000 מ"מ, ומבצעת את עבודת שני אנשים עם גליל תוויות. תמיד באותו מקום על כל יחידה.

T160LB בתהליכי ייצור ואריזה

מכונת התיוג השולחנית T160LB משמשת בסביבות ייצור, אריזה ולוגיסטיקה שבהן נדרשת תיוג מדויק וחוזר על גבי משטחים שטוחים של מוצרים. יישומים נפוצים כוללים קרטונים, שקיות, מגשים, בקבוקים שטוחים ורכיבים קשיחים עם פני שטח עליונים אחידים. מתאימה לתעשיות כמו אלקטרוניקה, קוסמטיקה, תרופות ועיבוד מזון, בהן נדרש תיוג מדויק לצרכי רגולציה ומעקב. חברות קבלניות ועסקים המטפלים בייצור סדרתי או תיוג רב-מוצרי נהנים מהיכולת לטפל במגוון רחב של מידות מוצרים מבלי לתפוס שטח רצפה רב.

היא מתייגת 30 עד 80 יחידות בדקה ושומרת את התווית ב-±1 מ"מ. המוצר מזוהה בעין פוטואלקטרית, התווית מופרדת מהגליל וגלגל לוחץ אותה למקום.

ניתן להשתמש בתוויות באורך 6 עד 250 מ"מ וברוחב 20 עד 160 מ"מ, והמוצרים יכולים להיות 40 עד 300 מ"מ אורך, 40 עד 200 מ"מ רוחב ו-0.2 עד 100 מ"מ גובה. הגליל יכול להיות עד 260 מ"מ קוטר ועל ליבה של לפחות 75 מ"מ.

המסוע וראש התיוג מונעים על ידי מנוע צעד, וראש התיוג ניתן לכיוון מעלה-מטה וקדימה-אחורה. המכונה צורכת כ-765 W משקע 110 V או 220 V.

משימות ותהליך עבודה עם T160LB

בדיקות שוטפות כוללות ניקוי גלילים וחיישנים, הסרת שאריות דבק ובדיקת פיוז. שמירה על ניקיון ויובש של המכונה והסביבה מונעת תקיעות ושגיאות חיישן. יש לאמת קריאות ומיקום תווית בתחילת כל משמרת או סדרה, ולדגום מדי פעם את התפוקה כדי לוודא עמידה בדרישות התיוג.

מפרט טכני

מכונת תיוג T160LB בווידאו

מה משתנה עם מכונת תיוג קטנה

• אותו מקום בכל פעם. ±1 מ"מ במקום בעין, שזה מה שלקוח רואה ראשון כשקופסה מונחת על מדף.
• נכנסת על שולחן עבודה. 1100 × 1000 × 800 מ"מ, כך שהיא נכנסת לחדר אריזה בלי לשנות את הקו.
• 30 עד 80 יחידות בדקה. 1800 עד 4800 בשעה, יותר ממה שאדם מספיק ביד כל היום.
• מוצרים ארוכים. עד 300 מ"מ אורך, שזה 50 מ"מ יותר מהדגם הגדול יותר A175LB.
• גלילים גדולים. עד 260 מ"מ קוטר על ליבה של 75 מ"מ, כך שהמכונה פועלת יותר זמן בין החלפות גליל.
• שקע רגיל. כ-765 W ב-110 V או 220 V. ללא אוויר דחוס.

ציוד

• מכונת תיוג שטוחה לשולחן, דגם TFLB160
• מהירות תיוג 30–80 יח'/דקה
• דיוק תיוג ±1 מ"מ
• גודל תווית 6–250 מ"מ אורך, 20–160 מ"מ רוחב
• גודל מוצר 40–300 × 40–200 × 0.2–100 מ"מ
• גליל תוויות עד 260 מ"מ קוטר, ליבה לפחות 75 מ"מ
• הנעה במנוע צעד
• כיוון תנועה משמאל לימין
• ראש תיוג מתכוונן לגובה ולפנים-אחור
• אספקת חשמל 110 V או 220 V, 50–60 Hz, כ-765 W
• מכונה 1100 × 1000 × 800 מ"מ, 130 ק"ג
• אחריות 12 חודשים

איך תווית מונחת

1. להניח את הגליל על המזין, להעביר את הליינר מעל לוח ההפרדה אל הגלגלת ולכוון את הבלם כך שהסרט יישאר מתוח.
2. לכוון את גובה הראש ואת מיקומו קדימה-אחורה, ולקבוע את מיקום התווית בלוח הבקרה.
3. להניח את המוצרים על המסוע לאורך המכוונים, אחד אחרי השני.
4. העין האלקטרונית מזהה את המוצר, מנגנון המשיכה מזין את התווית ולוח ההפרדה מעביר אותה הלאה.
5. הגלגל לוחץ את התווית למקומה והמוצר יוצא מהמכונה מתויג.

הגדרות ותחזוקה

• מיקום התווית. ההשהיה בין העין האלקטרונית לראש קובעת היכן התווית מונחת. לשנות בצעדים קטנים ולבדוק על מוצר אמיתי.
• כוח מתיחה של הסרט. הבלם וגלגלות ההכוונה שומרים את הליינר מתוח. סרט רפוי יגרום לתווית ליפול עקום.
• גובה הראש. לכוון לגובה המוצר כדי שהתווית תונח שטוח, ולא תיגרר על פני השטח.
• מכווני מוצר. המוצר חייב לנוע במקביל לסרט התוויות, אחרת התווית תודבק בזווית בכל פעם.
• ניקוי. להסיר שאריות נייר, לנקות את הגלילים ואת ארון החשמל עם אלכוהול או חומר ניקוי ניטרלי, ולנגב את עדשת החיישן במברשת רכה. אין להשתמש בחומרים חומציים או בכל דבר שעלול לשרוט.
• בדיקות שוטפות. להחליף את הפיוז כשהוא מתיישן ולרסס שמן נגד חלודה על החלקים מפלדה. המכונה דורשת טמפרטורת חדר, לא לחות או אדים.
• כדי להימנע מטעויות נפוצות, יש לוודא שלכל המוצרים יש פאה עליונה שטוחה ויציבה בטווח המידות שצוין, ושהמדבקות מתאימות גם למכונה וגם לפני המוצר. לבדוק שהמכוונים מכוונים כך שלא תהיה תזוזה רוחבית, ושהגליל טעון כשהליינר מתוח. בעת החלפת מדבקה או גודל מוצר, להריץ סדרת בדיקה קצרה לאימות ההגדרות לפני ייצור מלא.

לפני ההזמנה

המחיר מופיע בדף זה. מכונת תיוג נרכשת לפי המוצר והמדבקה, לכן יש לבדוק אותם לפני ההזמנה:

• גודל מוצר. אורך 40–300 מ"מ, רוחב 40–200 מ"מ וגובה 0.2–100 מ"מ, עם פאה עליונה שטוחה.
• גודל מדבקה. אורך 6–250 מ"מ ורוחב 20–160 מ"מ. למדבקה עד רוחב 175 מ"מ יש לבחור דגם A175LB.
• תפוקה. 30–80 יחידות לדקה, כלומר 1800 עד 4800 לשעה. לקו מהיר יותר, דגם A175LB מתייג 40 עד 120 לדקה.
• הספסל. 1100 × 1000 × 800 מ"מ ומשקל 130 ק"ג, הספסל צריך לשאת את המכונה ולעמוד יציב.
• גודל גליל. עד 260 מ"מ קוטר על ליבה של לפחות 75 מ"מ. יש להזמין מדבקות מתאימות.
• אריזה. מכונת תיוג חצי אוטומטית זו נארזת בארגז בגודל 126 × 92 × 74 ס"מ, משקל ברוטו 150 ק"ג.

מכונת תיוג חצי אוטומטית שולחנית T160LB: התאמה ושילוב

לפני בחירת T160LB, יש לבדוק את יעדי הייצור, מידות המוצר והמדבקה, והשטח הפנוי. להגדיר את כמות היחידות המתויגות לשעה לפי נתוני ייצור בפועל, כולל יעדי משמרת והחלפות. לבחור קיבולת מכונה עם מרווח ביטחון לגידול בתפוקה, התערבות מפעיל והחלפת גלילי מדבקות. לוודא שכל ה-SKU הנוכחיים והמתוכננים נכנסים לטווחי המידות של המכונה כדי להימנע מהתאמות מיוחדות או ציוד נוסף. למוצרים מחוץ לטווח, יש לשקול דגם אחר.

יש להתקין את המכונה על משטח קשיח ומפולס שיכול לשאת את משקלה ומידותיה. להבטיח גישה לטעינה, פריקה ותחזוקה. להפעיל באזור נקי ויבש עם טמפרטורה יציבה ורעידות מינימליות. לספק חשמל AC תקני והארקה תקינה לבטיחות ויציבות אותות. להחזיק מלאי מדבקות תואמות וחלקי חילוף בסיסיים לצמצום השבתות.
